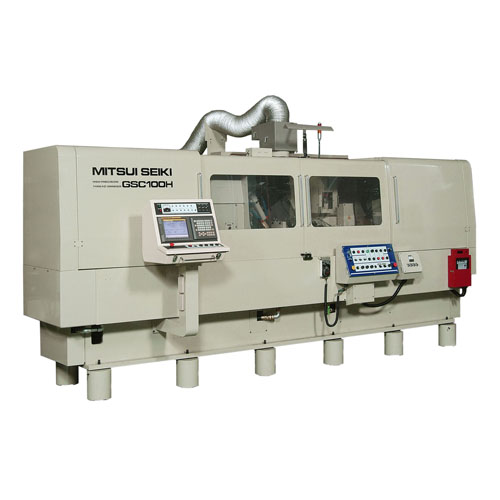

ねじ研削盤（重研削盤）スクリューロータ研削盤

GSC100H

• 圧縮機に使用されるスクリューローターを高精度・高能率に加工
• GSE-Hシリーズスクリュー重研削盤をベースにスクリューローター加工用にカスタマイズ
• 自動振れ止め装置、歯底自動測定装置、自動位相合せ装置等の豊富なオプションを用意

仕様

項目		単位	型番：GSC100H
能力・容量	テーブル上の振り	mm	φ480
	センター間距離	mm	1,250
	研削できるねじ長さ	mm	1,000
砥石軸	砥石サイズ	mm	φ510
	砥石最高使用周速度	m/min	3,600
	砥石軸モーター出力	kW	45
テーブルストローク		mm	1,440
ワーク主軸	貫通穴径	mm	φ76
	回転数	min-1	100
機械質量		kg	約13,000
