ねじ研削盤（リード測定機）レーザー式

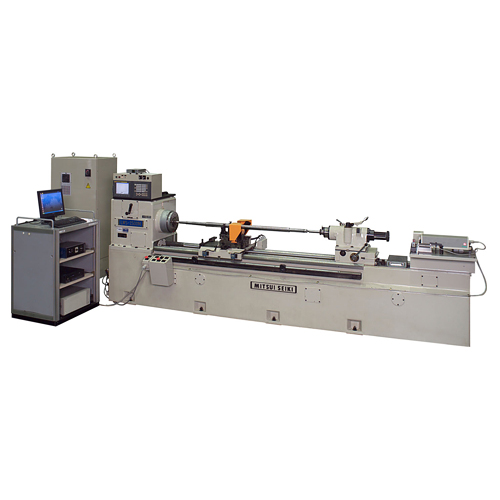

LMS1500N

• ねじのリード（単一、累積、分割）を高精度・高能率に測定可能なレーザー式ねじリード測定器
• 測定長さ1500mmのLMS1500Nと、同3000mmのLMS3000Nの2機種を用意
• ねじ自体の振れや自重によるたわみの影響を受けない高精度な測定が可能
• ねじ軸単体での測定はもちろん、オプションでナット組付け状態での測定も可能

仕様

項目		単位	型番：LMS1500N
能力・容量	測定できるねじ長さ	mm	1,500
	センター間距離	mm	1,800
	測定できるねじ径	mm	φ70
主軸	主軸穴系径	mm	φ65
	回転速度	min-1	40
サドル移動量		mm	1,600
機械質量		kg	約3,500
