平行2軸型CNC旋盤 MW35

画像及び文章引用：「村田機械株式会社」ウェブサイト

MW35

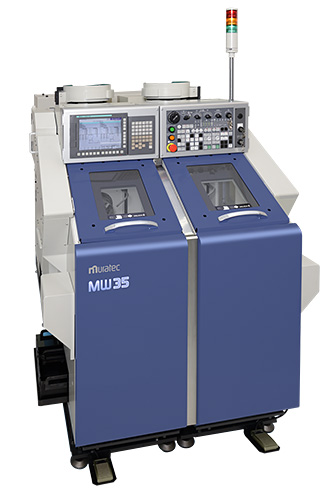

平行2軸型CNC旋盤　MW35

External Gantry Loader & Swing Arm Loader　ー小物ワークの効率的な量産加工にー

シングルハンドローダ仕様	ダブルハンド&搬送用ローダ仕様

• 短サイクル対応
  くし刃型刃物台、高い加減速主軸やワーク脱着用機内ローダ/機外搬送用ローダを搭載し短サイクルワークに対応
• 省スペース・視認性の良い機械高さ
  現場の作業者の視線を遮らない、視認性の良い機械高さ
• サブ刃物台（オプション）
  オプションのサブ刃物台により、多彩な加工に対応

MW35	シングルローダ仕様	ダブルハンド＆搬送用ローダ仕様
チャックサイズ	4インチ , 5インチ
刃物台形状	くし刃型刃物台 × 2
主軸最高回転数	6,000min-1
主軸モータ	3.7kW / S6 15%　(2.2kW/連続)
所要床面積	W 980 mm × D 2,420 mm
高さ	H 1,600mm	H 1,660mm
最大搬送ワーク	Φ30 mm×50 mm　(3方締め) Φ20 mm×75 mm　(2方締め)	Φ20 mm x 50 mm
搬送用高速ローダ
最高速度	―	X軸 ：180 m/min.
	―	Y軸 ：125 ｍ/min.
ローダストローク	―	X軸 ：左: 1,000 mm / 右: 1 ,000 mm
	―	Y軸 ： 100mm
