ボールスクリュードライブプレスブレーキ BBシリーズ Advanced Version

画像及び文章引用：「村田機械株式会社」ウェブサイト

BBシリーズ　Advanced Version

ボールスクリュードライブプレスブレーキ

BBシリーズ　Advanced Version

ACサーボモーター＆ボールネジ駆動で高い生産性を実現！

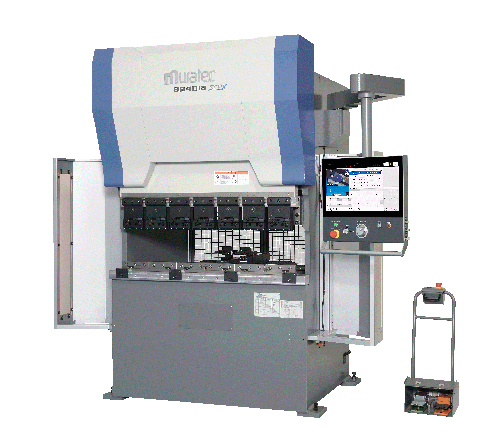

BB4013

ボールスクリュードライブ

ラム軸駆動は、ACサーボモータとボールネジ駆動によるボールスクリュードライブの採用により、高速動作と安定した繰り返し停止精度を可能にし、高い生産性を実現しました。オイルレス、減速機による低騒音など、環境性能にも優れた駆動方式です。

■ ボールネジ駆動による高速動作
■ ボールネジ駆動による安定した高い繰り返し精度
■ 環境性能（オイルレス・減速機による低騒音）

見やすく使いやすい大型操作パネルの採用と作業者を支援するUI

見やすくて使いやすい21.5″ワイドディスプレイを採用。マルチタッチにも対応し操作性を高めました。Advanced Version ではユーザーインターフェースを一新。機械の状態をお知らせするアナウンス・インジケータなど、作業者支援機能を強化しました。

小型プレスブレーキBB306

BB306（28ton/630mm）は、小型のベンディングパートナーとしてラインナップ。コントローラのチルト構造やサポートテーブルの標準化など、椅子に座っての曲げ作業を考慮した設計で、作業者を優しくサポートします。

■ 必要な時に使用できる折り畳み式サポートテーブル標準仕様
■ コントローラの角度を変えられるチルト機構により操作性UP
■ サイドガードと角度測定機能付き安全装置（IRIS PLUS）により、安全性と生産性を両立
※角度測定機能付き安全装置（IRIS PLUS）はオプション

BB306

基本仕様

			BB306	BB4013	BB6013	BB6020
能力		kN ton	27028	353 36	539 55	539 55
曲げ長さ		（mm）	630	1260	1300	2100
フレーム間距離		（mm）	700	1300	900	1700
フレームギャップ		（mm）	200	100	400	400
オープンハイト		（mm）	280	280	280	280
ラムストローク		（mm）	150	150	150	150
ラムの速度	下降	(mm/S)	95	100	95	95
	加圧	(mm/S)	20	20	20	20
	上昇	(mm/S)	95	100	95	95
機械の高さ		（mm）	2410	2390	2610	2610
機械の奥行		（mm）	1120	1120	1360	1360
テーブル高さ		（mm）	900	900	900	900
機械の幅		（mm）	1515	1630	1624	2425
機械重量		（ton）	2.6	3.5	4.5	5.0
