高速・高精度・省スペースCNC旋盤 QTE-100

メーカ情報: ヤマザキマザック
カテゴリ: 旋盤

型番 価格情報
QTE-100 SG -
QTE-100M SG -
QTE-100MS SG -
QTE-100MSY SG -
QTE-100MY SG -

※情報提供おまちしております。

画像及び文章引用:「ヤマザキマザック株式会社」ウェブサイト

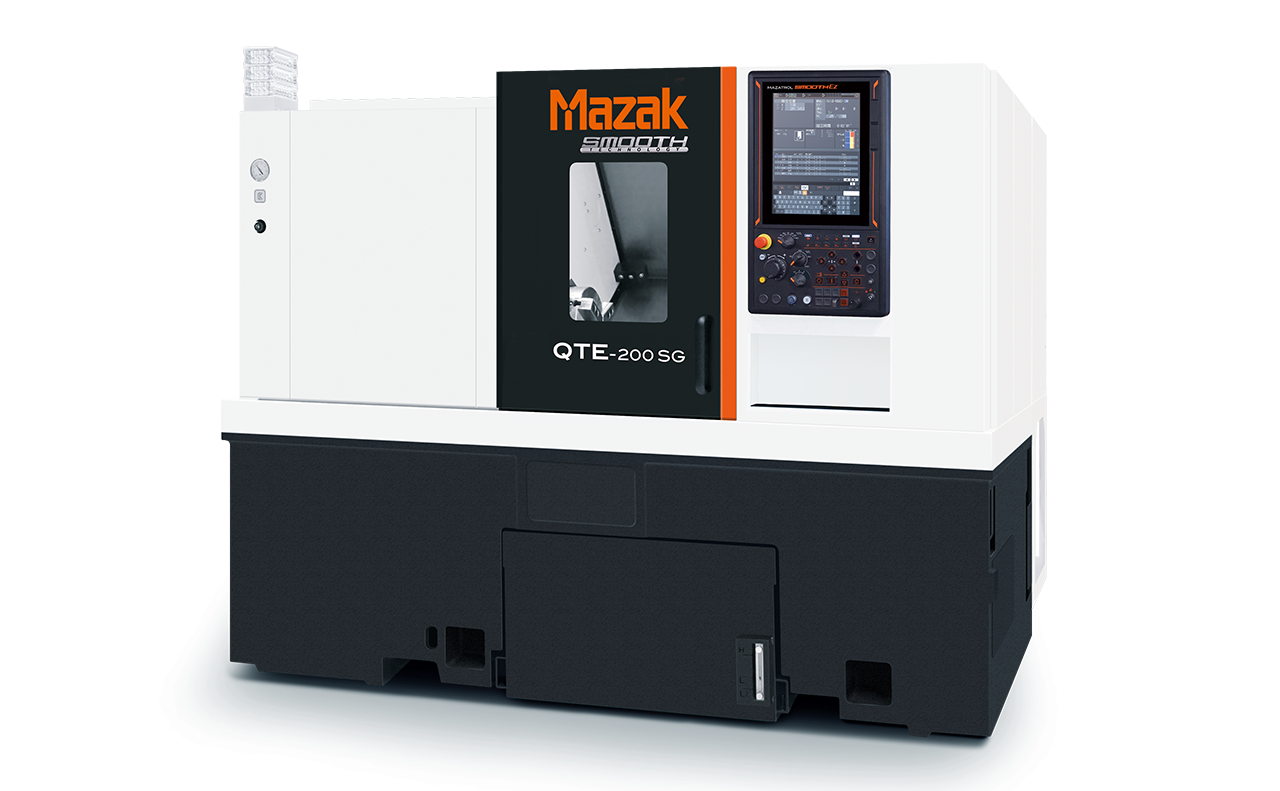

QTE
高速・高精度・省スペースCNC旋盤

・ビルトインモータを搭載、高い切削能力を実現
・幅広い仕様展開で、生産に合わせた機種選択が可能
・生産性を高める豊富な自動化オプション
・オフィスでのデジタル段取りで機上作業の大幅な短縮を実現*
* MAZATROL SmoothEz のみ対応しています

QTE-100 SG

心間 心間タイプ 300U
能力 最大加工径 Φ350 mm
最大加工長さ 299 mm
主軸 チャックサイズ 6 “
最大回転速度 5000 min-1
最大トルク (25%ED) 55 N・m
電動機 (25%ED) 11 kW (15 HP)
電動機 (連続定格) 7.5 kW (10 HP)
刃物台 取付工具本数 8
角バイトのシャンク高さ 25 mm
ボーリングバーのシャンク径 Φ32 mm
移動量 X軸 195 mm
Z軸 325 mm
早送り速度 X軸 30000 mm/min
Z軸 30000 mm/min
心押台 テーパ穴の形式 MT No.4
機械寸法 幅 × 奥行 (MAZATROL SmoothEz) 1900 mm × 1590 mm
高さ 1700 mm
機械質量 3250 kg

QTE-100M SG

心間 心間タイプ 500U
能力 最大加工径 Φ340 mm
最大加工長さ 554 mm
主軸 チャックサイズ 6 “
最大回転速度 6000 min-1
最大トルク (40%ED) 162 N・m
電動機 (40%ED) 15 kW (20 HP)
電動機 (連続定格) 11 kW (15 HP)
刃物台 取付工具本数 12
角バイトのシャンク高さ 25 mm
ボーリングバーのシャンク径 Φ40 mm
回転工具主軸 最大回転速度 4500 min-1
加工能力(ドリル/エンドミル/タップ) Φ20 mm / Φ20 mm / M20 × 2.5
最大トルク (40%ED) 47 N・m
電動機 (40%ED) 5.5 kW (7.5 HP)
電動機 (連続定格) 3.7 kW (5 HP)
移動量 X軸 215 mm
Z軸 605 mm
早送り速度 X軸 30000 mm/min
Z軸 30000 mm/min
C軸 555 min-1
心押台 テーパ穴の形式 MT No.5
機械寸法 幅 × 奥行 (MAZATROL SmoothEz) 2600 mm × 1690 mm
高さ 1725 mm
機械質量 4400 kg

QTE-100MS SG

心間 心間タイプ 500U
能力 最大加工径 Φ340 mm
主軸 チャックサイズ 6 “
最大回転速度 6000 min-1
最大トルク (40%ED) 162 N・m
電動機 (40%ED) 15 kW (20 HP)
電動機 (連続定格) 11 kW (15 HP)
第二主軸 チャックサイズ 5 “
最大回転速度 6000 min-1
電動機 (40%ED) 7.5 kW (10 HP)
電動機 (連続定格) 5.5 kW (8 HP)
刃物台 取付工具本数 12
角バイトのシャンク高さ 25 mm
ボーリングバーのシャンク径 Φ40 mm
回転工具主軸 最大回転速度 4500 min-1
加工能力(ドリル/エンドミル/タップ) Φ20 mm / Φ20 mm / M20 × 2.5
最大トルク (40%ED) 47 N・m
電動機 (40%ED) 5.5 kW (7.5 HP)
電動機 (連続定格) 3.7 kW (5 HP)
移動量 X軸 215 mm
Z軸 605 mm
早送り速度 X軸 30000 mm/min
Z軸 30000 mm/min
C軸 555 min-1
機械寸法 幅 × 奥行 (MAZATROL SmoothEz) 2600 mm × 1690 mm
高さ 1725 mm
機械質量 4600 kg

QTE-100MSY SG

心間 心間タイプ 500U
能力 最大加工径 Φ340 mm
主軸 チャックサイズ 6 “
最大回転速度 6000 min-1
最大トルク (40%ED) 162 N・m
電動機 (40%ED) 15 kW (20 HP)
電動機 (連続定格) 11 kW (15 HP)
第二主軸 チャックサイズ 5 “
最大回転速度 6000 min-1
電動機 (40%ED) 7.5 kW (10 HP)
電動機 (連続定格) 5.5 kW (8 HP)
刃物台 取付工具本数 12
角バイトのシャンク高さ 25 mm
ボーリングバーのシャンク径 Φ40 mm
回転工具主軸 最大回転速度 4500 min-1
最大トルク (40%ED) 47 N・m
電動機 (40%ED) 5.5 kW (7.5 HP)
電動機 (連続定格) 3.7 kW (5 HP)
移動量 X軸 215 mm
Y軸 100 mm (±50 mm)
Z軸 605 mm
早送り速度 X軸 30000 mm/min
Y軸 10000 mm/min
Z軸 30000 mm/min
C軸 555 min-1
機械寸法 幅 × 奥行 (MAZATROL SmoothEz) 2600 mm × 1690 mm
高さ 1725 mm
機械質量 4800 kg

QTE-100MY SG

心間 心間タイプ 500U
能力 最大加工径 Φ340 mm
最大加工長さ 554 mm
主軸 チャックサイズ 6 “
最大回転速度 6000 min-1
最大トルク (40%ED) 162 N・m
電動機 (40%ED) 15 kW (20 HP)
電動機 (連続定格) 11 kW (15 HP)
刃物台 取付工具本数 12
角バイトのシャンク高さ 25 mm
ボーリングバーのシャンク径 Φ40 mm
回転工具主軸 最大回転速度 4500 min-1
最大トルク (40%ED) 47 N・m
電動機 (40%ED) 5.5 kW (7.5 HP)
電動機 (連続定格) 3.7 kW (5 HP)
移動量 X軸 215 mm
Y軸 100 mm (±50 mm)
Z軸 605 mm
早送り速度 X軸 30000 mm/min
Y軸 10000 mm/min
Z軸 30000 mm/min
C軸 555 min-1
心押台 テーパ穴の形式 MT No.5
機械寸法 幅 × 奥行 (MAZATROL SmoothEz) 2600 mm × 1690 mm
高さ 1725 mm
機械質量 4600 kg
