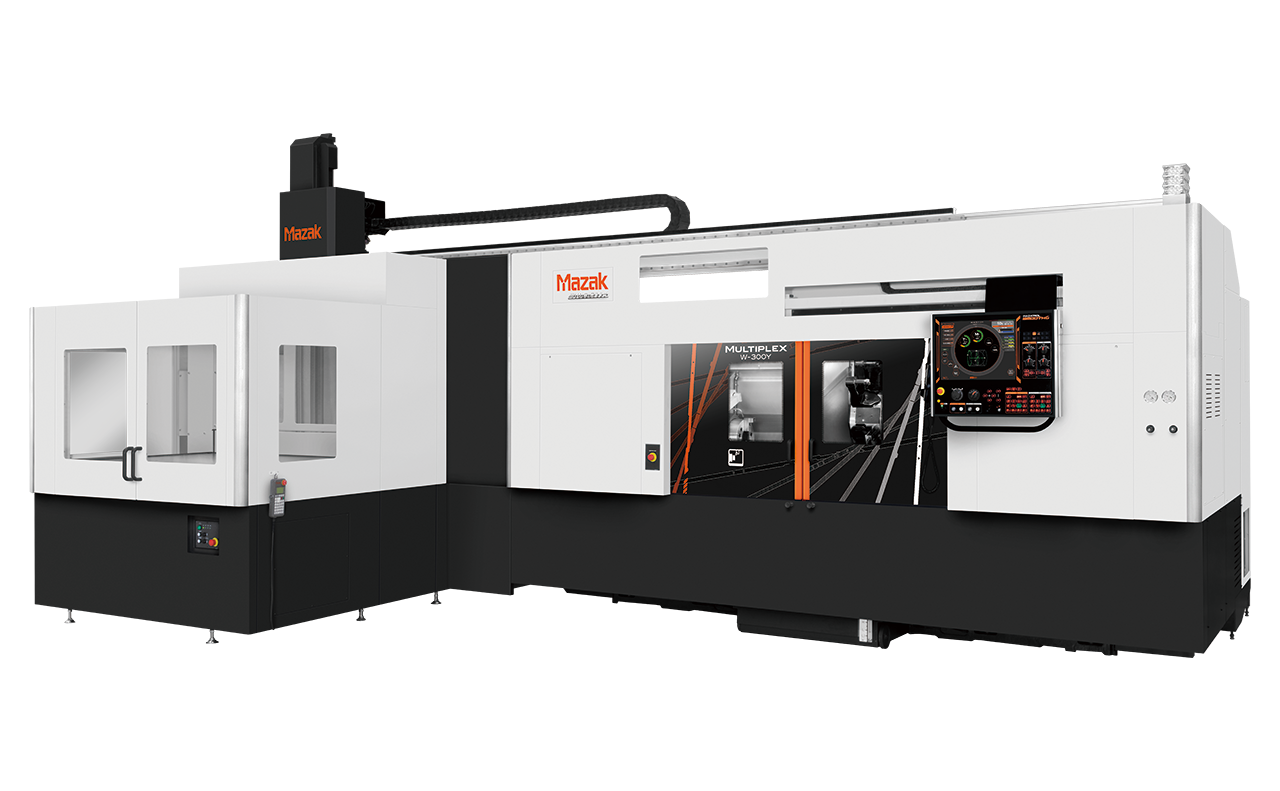

対向2スピンドル2タレット複合加工 CNC旋盤 MULTIPLEX W-300/MULTIPLEX W-300Y

画像及び文章引用：「ヤマザキマザック株式会社」ウェブサイト

CNC旋盤
MULTIPLEX W

ミル機能、Y軸機能を搭載 対向2スピンドル2タレット複合加工 CNC旋盤
・左右対称構造の主軸と刃物台を搭載し生産性を追求
・ワーク自動受け渡しにより2工程連続加工を可能にし、さまざまなアプリケーションに対応
・旋削加工からミル機能による穴あけ、ミルコンタリング加工、さらにY軸加工まで可能

MULTIPLEX W-300

能力	最大加工径	Φ430 mm
	最大加工長さ	225 mm
主軸	チャックサイズ	10 “
	最大回転速度	4000 min-1
	最大トルク (15%ED)	808 N･m
	電動機 (40%ED)	26 kW (35 HP)
	電動機 (連続定格)	22 kW (30 HP)
第二主軸	チャックサイズ	10 “
	最大回転速度	4000 min-1
	電動機 (40%ED)	26 kW (35 HP)
	電動機 (連続定格)	22 kW (30 HP)
刃物台	角バイトのシャンク高さ	25 mm
	ボーリングバーのシャンク径	Φ50 mm
回転工具主軸	最大回転速度	5000 min-1
	最大トルク (25%ED)	95.5 N･m
	電動機 (25%ED)	7.5 kW (10 HP)
	電動機 (連続定格)	3.7 kW (5 HP)
移動量	X軸	310 mm
	Z軸 *	615 mm
	C軸	360 °
早送り速度	X軸	30000 mm/min
	Z軸	28000 mm/min
	C軸	555 min-1
機械寸法	幅 × 奥行 (MAZATROL SmoothG)	4260 mm × 2385 mm
	高さ	2170 mm
	機械質量	13500 kg

* Z2 : 615mm

MULTIPLEX W-300Y

能力	最大加工径	Φ430 mm
	最大加工長さ	225 mm
主軸	チャックサイズ	10 “
	最大回転速度	4000 min-1
	最大トルク (15%ED)	808 N･m
	電動機 (40%ED)	26 kW (35 HP)
	電動機 (連続定格)	22 kW (30 HP)
第二主軸	チャックサイズ	10 “
	最大回転速度	4000 min-1
	電動機 (40%ED)	26 kW (35 HP)
	電動機 (連続定格)	22 kW (30 HP)
刃物台	角バイトのシャンク高さ	25 mm
	ボーリングバーのシャンク径	Φ50 mm
回転工具主軸	最大回転速度	5000 min-1
	最大トルク (25%ED)	95.5 N･m
	電動機 (25%ED)	7.5 kW (10 HP)
	電動機 (連続定格)	3.7 kW (5 HP)
移動量	X軸	310 mm
	Y軸	±77 mm
	Z軸 *	615 mm
早送り速度	X軸	30000 mm/min
	Y軸	14000 mm/min
	Z軸	28000 mm/min
機械寸法	幅 × 奥行 (MAZATROL SmoothG)	4260 mm × 2385 mm
	高さ	2170 mm
	機械質量	13800 kg

* Z2 : 615mm
