2軸CNC旋盤 DUAL TURN200

画像及び文章引用：「ヤマザキマザック株式会社」ウェブサイト

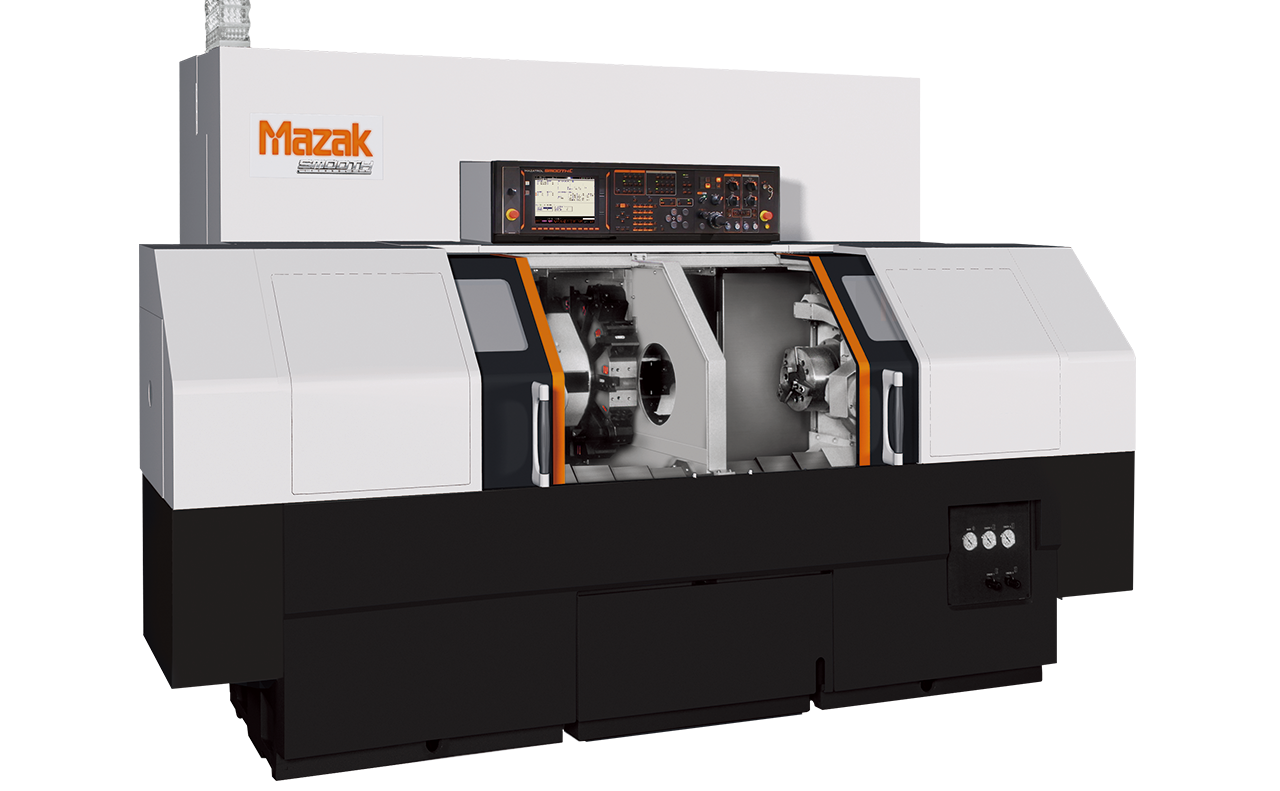

CNC旋盤
DUAL TURN 200

2台の2軸CNC旋盤が1台で完結
・左右対称の2スピンドル / 2タレット構成
・両主軸での同時加工および第１主軸から第2主軸へのワーク自動受け渡しによる連続加工が可能
・同クラス2軸CNC旋盤2台分のフロアスペースを30％削減
・機械間のデッドスペース・仕掛品置き場・保守エリア・チップコンベアを含めるとさらに大きな差が出ます

DUAL TURN 200

能力	最大加工径	Φ320 mm
主軸	チャックサイズ	8 “
	最大回転速度	5000 min-1
	最大トルク (40%ED)	325 N･m
	電動機 (40%ED)	15 kW (20 HP)
	電動機 (連続定格)	11 kW (15 HP)
第二主軸	チャックサイズ	8 “
	最大回転速度	5000 min-1
	電動機 (40%ED)	15 kW (20 HP)
	電動機 (連続定格)	11 kW (15 HP)
刃物台	角バイトのシャンク高さ	25 mm
	ボーリングバーのシャンク径	Φ40 mm
移動量	X軸 *1	230 mm
	Z軸 *2	500 mm
早送り速度	X軸 *3	30500 mm/min
	Z軸 *4	33000 mm/min
機械寸法	幅 × 奥行 (MAZATROL SmoothC)	3420 mm × 1795 mm
	高さ	2090 mm
	機械質量	6800 kg

*1 X2 : 230 mm
*2 Z2 : 500 mm
*3 X2 : 31000 mm/min
*4 Z2 : 33000 mm/min
