立形マシニングセンタ

UN

量産部品加工省スペース立形/横形マシニングセンタ

幅狭を極めた省スペース構造
高速な主軸回転速度や主軸加減速時間など高速切削を実現
機械停止時間短縮を可能にする整備に配慮した機械構造
CNC装置Fanuc 32iを搭載

自動車部品の量産加工ラインに最適な省スペース BT30高速マシニングセンタ

幅狭な機械で生産性を向上

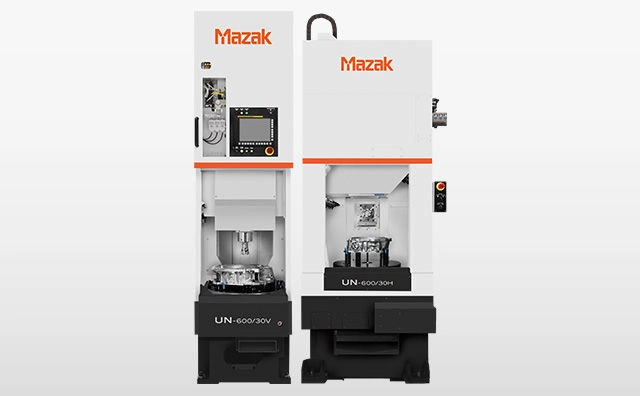

立形マシニングセンタ UN-600/30V  695 mm

横形マシニングセンタ UN-600/30H  990 mm

UN-600/30V

テーブル旋回(C軸)と主軸の前後移動(Y軸)の同期動作による位置決めは、機械幅の大幅削減を実現しました。

UN-600/30H

主軸(U軸)と同期してテーブル(X軸)を逆向きに移動させることで、テーブルサイズに対して、機械幅の大幅削減を実現しました。

高速切削を実現

主軸回転速度 20000 min^-1
主軸加減速時間 0.49秒［ 0～20000 min^-1 ］

UN-600/30V

送り速度（Y, Z軸 : 60 m/min,  C軸 : 100 min^-1)
送り加速度（Y軸 : 1.6 G, Z軸 : 1.8 G)

UN-600/30H

送り速度（X軸［ X, U軸］: 120 m/min［ 60 m/min］,  Y, Z軸 : 60 m/min)
送り加速度（X軸［ X, U軸］: 2.0 G［ 1.0 G］,  Y軸 / Z軸 : 1.5 G / 2.0 G)

手間のかからない日常点検を実現

機械稼働に必要な潤滑油、エアー供給などの点検を一度にできるように、関連機器を1カ所に集め、さらにカバーレスとしています。



X, Y, Z 軸直交座標でプログラム作成・MDI操作

CNC装置 Fanuc 32iを搭載

X, Y, Z 軸直交座標から極座標（C, Y 軸)、同期制御 (X 軸)へのEIA加工プログラムの変換、軸移動命令の変換は、
Fanuc 32iの内部で自動で行われるため、余分な操作は不要です。

UN-600/30H

パレットサイズ	□400 mm
ツールシャンク形式（標準）	BT30
主軸最大回転速度	20000 min-1 (rpm)
最大加工ワーク寸法	Φ600 mm × 500 mm

UN-600/30V

パレットサイズ	□400 mm
ツールシャンク形式（標準）	BT30
主軸最大回転速度	20000 min-1 (rpm)
最大加工ワーク寸法	Φ600 mm × 450 mm
