メーカ情報：
ヤマザキマザック
カテゴリ：
5軸制御マシニングセンタ
| 型番 | 価格情報 |
|---|---|
| VTC-800/30SR | - |
| VTC-800/30SDR | - |
※情報提供おまちしております。
画像及び文章引用：「ヤマザキマザック株式会社」ウェブサイト
5軸加工機

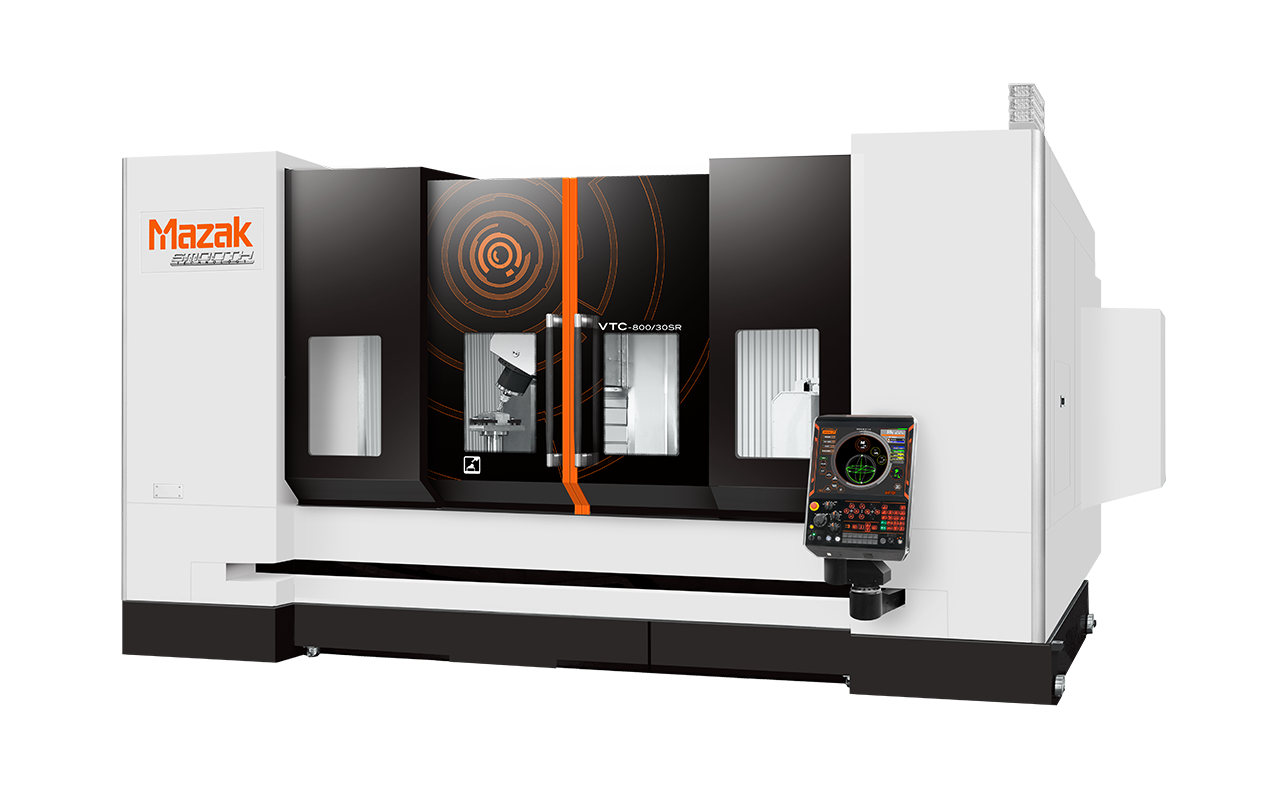

VTC-800/30
トラベリングコラムタイプ 5軸制御 立形マシニングセンタ同時5軸制御による複雑形状加工も可能*1
旋回範囲±110°のB軸スイベルヘッドは、縦・横・斜め面のどの角度でも加工でき、工程集約による生産性向上が可能
3500 mm × 820 mmのロングテーブル*2 は長尺ワークの加工や多数個取り、2パレットチェンジャの代用などフレキシブルに対応
18000 min-1 の高出力主軸によりアルミ材から鋼までさまざまな加工に対応
*1: VTC-800/30SRはオプションのNCロータリーテーブルが必要です。
*2: VTC-800/30SDRの固定テーブル（オプション）は寸法が異なります。旋回軸によりさまざまな加工を実現
B軸スイベルヘッド
旋回範囲220°（±110°）のスイベルヘッド（B軸旋回）は、
バックラッシュのないローラギアカムとサーボモータにより0.0001°の割出しを実現。さらにインデックスカップリングにより5°単位で割出しクランプができ、重切削を可能にします。
また、縦・横・斜め面のどの角度でも加工でき、工程集約による生産性向上が可能です。
さまざまな被削材に対応する高性能スピンドル
18000 min-1 、35 kW（47 HP）[50% ED] の高出力主軸を採用。
アルミ材や鋳鉄、鋼などさまざまな材質に対応し、幅広い切削が可能です。
柔軟性のある加工領域が、さまざまなアプリケーションに対応
3000 mmのＸ軸ストロークと800 mmのＹ軸ストロークがさまざまな加工に対応します。
クラス最速の軸送り能力
高性能主軸の能力を最大限に発揮させるために、最新の制御装置、サーボモータ、ローラガイドを採用し
クラス最速の早送りおよび切削送り速度を実現。これにより、非切削時間を短縮します。早送り速度（X, Y, Z軸） 50000 mm/min
NCロータリーテーブル オプション*
オプションのNCロータリーテーブルを選択することで同時5軸加工が可能です。
また、横置き・縦置きできるロータリーテーブルはテーブルの左右どちら側にも設置することができます。
B軸と同様のローラギアカムを使用しているためコンタリング加工も可能となります。
* VTC-800/30SRのみ対応
着脱式中仕切り板 オプション*
中仕切り板（オプション）で加工エリアを分けることにより、一方で加工している間に、
もう一方で加工品の取り付けができるため、生産性を高めることが可能です。NCロータリーテーブル（オプション）を両サイドに取り付けることで、より付加価値の高い加工を行うことができます。
* VTC-800/30SRのみ対応
同期ロータリーテーブルを左右に配置*
航空機部品などの長尺5軸ワークの削り出しに最適
VTC-800/30SDRは、左右配置同期ロータリーテーブルと、さらに固定テーブルを廃止することで良好な切屑排出機構を可能にしました。
高精度な同時5軸加工と切屑排出量を重要視する航空機産業などのお客様に最適なソリューションを提供します。
* VTC-800/30SDRのみ対応
アプリケーション
人間工学に基づいたデザインが、確実な操作を容易に実現
優れたワーク着脱性
天井部に梁のないサッシュレスドアを採用。取付具の段取り作業や大物ワークの載せ降ろしに伴うクレーン操作を容易にしています。
大型窓
大型窓を標準装備することで加工状況の監視を容易にしました。
接近性
ワーク段取りをしやすくするため、オペレータドアを開けた時のテーブルへの接近性を高めました。
