量産部品加工省スペース横形マシニングセンタ

幅狭を極めた省スペース構造
高速な主軸回転速度や主軸加減速時間など高速切削を実現
機械停止時間短縮を可能にする整備に配慮した機械構造
CNC装置Fanuc 32iを搭載

自動車部品の量産加工ラインに最適な省スペース BT30高速マシニングセンタ

幅狭な機械で生産性を向上

横形マシニングセンタ UN-600/30H  990 mm

UN-600/30H

主軸(U軸)と同期してテーブル(X軸)を逆向きに移動させることで、テーブルサイズに対して、機械幅の大幅削減を実現しました。

高速切削を実現

主軸回転速度 20000 min^-1
主軸加減速時間 0.49秒［ 0～20000 min^-1 ］

UN-600/30H

送り速度（X軸［ X, U軸］: 120 m/min［ 60 m/min］,  Y, Z軸 : 60 m/min)
送り加速度（X軸［ X, U軸］: 2.0 G［ 1.0 G］,  Y軸 / Z軸 : 1.5 G / 2.0 G)

手間のかからない日常点検を実現

機械稼働に必要な潤滑油、エアー供給などの点検を一度にできるように、
関連機器を1カ所に集め、さらにカバーレスとしています。

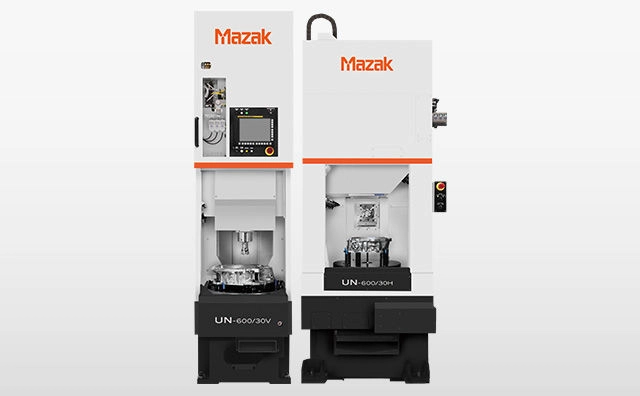

［左］UN-600/30V
（機械背面部）

［右］UN-600/30H
（機械右側面後部）

X, Y, Z 軸直交座標でプログラム作成・MDI操作

CNC装置 Fanuc 32iを搭載

X, Y, Z 軸直交座標から極座標（C, Y 軸)、同期制御 (X 軸)へのEIA加工プログラムの変換、
軸移動命令の変換は、Fanuc 32iの内部で自動で行われるため、余分な操作は不要です。

UN-600/30H

パレット	パレット作業面の大きさ	400 mm × 400 mm
	最大積載質量 (等分布)	250 kg
主軸	ツールシャンク形式	BT30
	最大回転速度	20000 min-1
	最大トルク (40%ED)	23.6 N･m
	最大トルク (連続定格)	15 N･m
	電動機 (40%ED)	18.5 kW (25 HP)
	電動機 (連続定格)	11 kW (15 HP)
自動工具交換装置	工具収納本数	20
	最大工具径	Φ75 mm
	最大工具径 (隣接なし)	Φ130 mm
	最大工具長 (ゲージラインより)	300 mm
	最大工具質量	6 kg
移動量	X軸	510 mm
	Y軸	400 mm
	Z軸	380 mm
	主軸中心からパレット上面までの距離	100 mm 〜 480 mm
早送り速度	X軸	120000 mm/min
	Y軸	60000 mm/min
	Z軸	60000 mm/min
機械寸法	幅 × 奥行 (Fanuc 32i)	990 mm × 3265 mm
	高さ	2930 mm
	機械質量	6000 kg
