横形マシニングセンタ

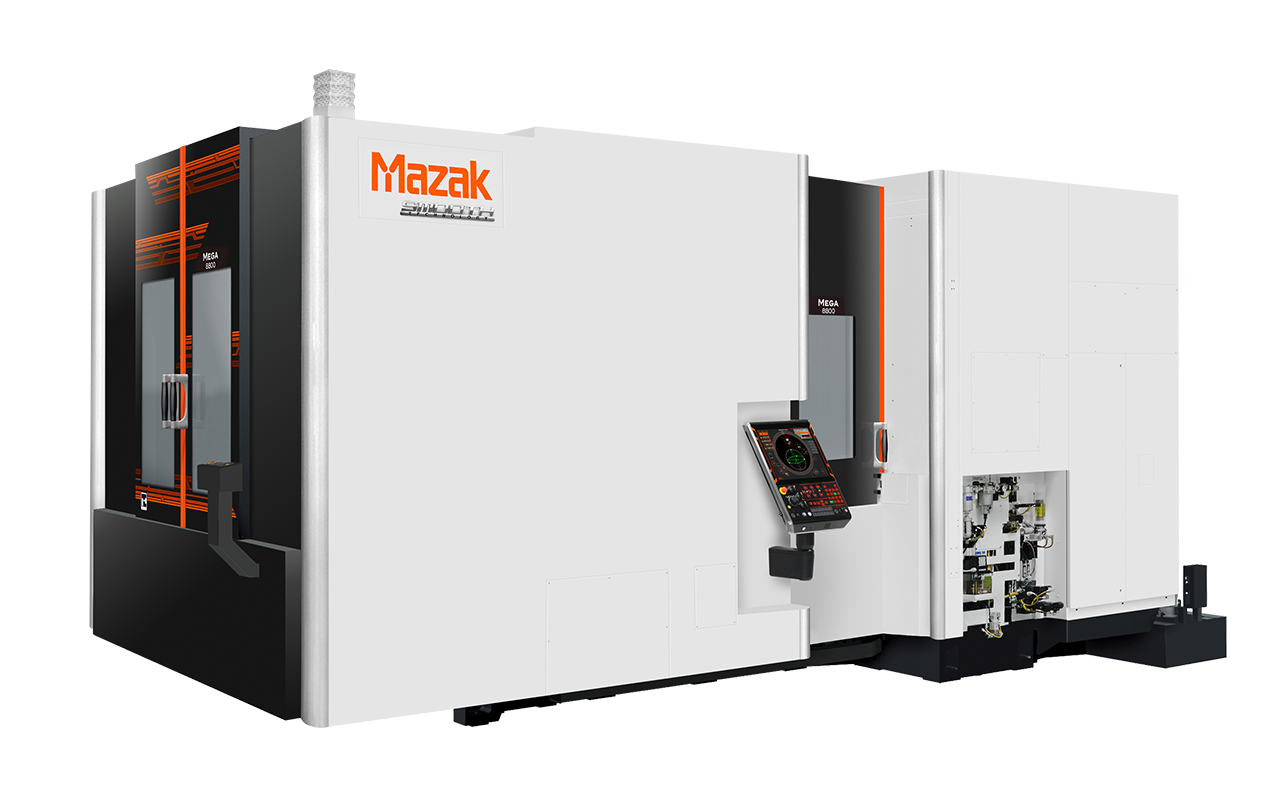

MEGA 8800

難削材の高能率加工を実現する横形マシニングセンタ

4000 min^-1 高出力・高トルク主軸を搭載
高能率加工・高精度加工を両立する基本構造

難削材の高能率加工を実現

4000 min^-1 高出力・高トルク主軸

シンプルなビルトインモータ構造ながら、高出力・高トルクを実現した主軸です。
主軸軸受内径Φ130 mmとした高剛性構造により、インコネルなどの難削材の高能率加工を可能にします。

主軸出力(15% ED) : 85 kW (113 HP)
最大トルク (15% ED) : 1249 N･m (127 kgf･m)

高能率加工・高精度加工を両立する基本構造

コラム・ベッド構造 特許登録

コラム案内のリニアガイド取り付け面に段差を設けたコラム傾斜構造は、
コラムの高剛性化と軽量化を実現し、さらにコラム重心に近い位置での駆動を可能にしています。
これにより、高速かつ高精度な位置決めが可能となります。

高速・高精度送り軸

X, Y, Z軸は、応答性、振動減衰性に優れた直動軸受けを採用しています。
さらに、軸移動時に発生する熱の影響を防止するために、予圧を与えて両端を固定し、
冷却油を軸心に循環させるボールねじで駆動します。
これにより、頻繁な軸移動が発生する多数個のドリル加工などでも、安心した位置決め精度を実現します。

長時間の無人運転を可能にする自動化システム

パレットチェンジャ

2パレットチェンジャを標準搭載しており、加工中に次の加工のためのワーク取付けや段取り替え作業ができ、
生産性向上ができます。
また、複数パレットの連続加工により、長時間の無人運転ができる6パレットチェンジャを用意しています。

PALLETECH SYSTEM パレテックシステム

最小構成のマシニングセンタ１台、ローディングステーション1基、パレットストッカ６基から導入いただけます。
システムはモジュラー構造のため、導入後の生産状況に合わせてシステム拡張が可能です。
パレットストッカは、平面(１段)タイプ、２段タイプを準備しています。

ツールマガジン

最大348本までのツールを収納可能なツールマガジンが選択できます。
多品種少量生産や長時間の無人運転時の予備ツールの登録など、段取りも容易に行えます。
さらに、180本から348本収納可能なマガジンはラックタイプであり、省スペース化を実現しています。

高速工具交換

シンプルで信頼性の高いカム駆動の工具交換装置は、非切削時間短縮に寄与する高速工具交換と
長時間安定した動作を可能にしています。

工具交換時間
5.5秒(チップ・ツー・チップ)

MEGA 8800

パレット	パレット作業面の大きさ	800 mm × 800 mm
	最大ワーク寸法	Φ1450 mm × 1450 mm
	最大積載質量 (等分布)	2200 kg
	最小割出し角度	0.0001°
主軸	ツールシャンク形式	BBT50
	最大回転速度	4000 min-1
	最大トルク (15%ED)	1249 N･m
	最大トルク (連続定格)	1050 N･m
	電動機 (15%ED)	85 kW (113 HP)
	電動機 (連続定格)	75 kW (100 HP)
自動工具交換装置	工具収納本数	60
	最大工具径	Φ125 mm
	最大工具径 (隣接なし)	Φ250 mm
	最大工具長 (ゲージラインより)	630 mm
	最大工具質量	30 kg
移動量	X軸	1400 mm
	Y軸	1200 mm
	Z軸	1325 mm
	主軸中心からパレット上面までの距離	100 mm 〜 1300 mm
早送り速度	X軸	48000 mm/min
	Y軸	40000 mm/min
	Z軸	48000 mm/min
機械寸法	幅 × 奥行 (MAZATROL SmoothG)	3881 mm × 8186 mm
	高さ	3772 mm
	機械質量	31000 kg
