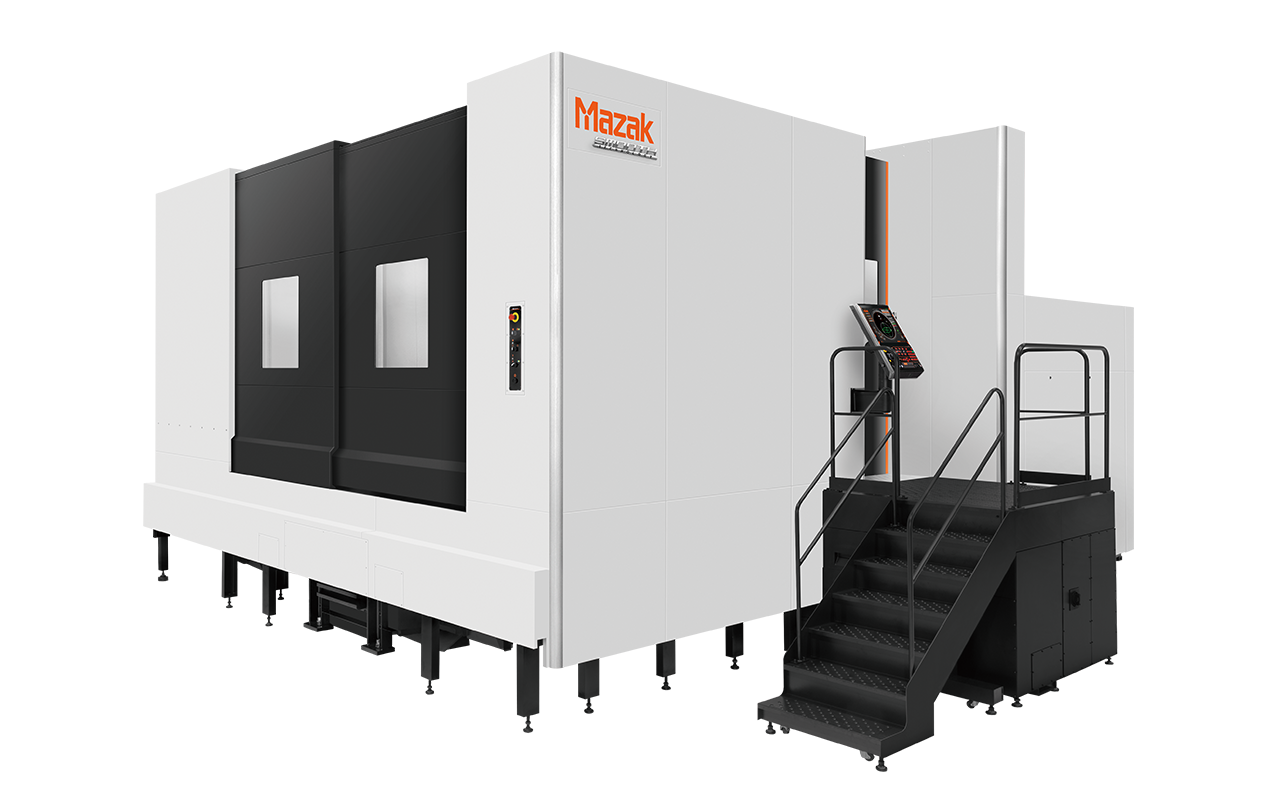

横形マシニングセンタ

HCN-Q

大物ワークの生産効率向上 クイル軸搭載 横形マシニングセンタ

大物ワークの加工において深穴ボーリングを実現
強力切削を可能にした高剛性構造を採用
横形マシニングセンタの高速・高精度加工能力を継承

最大10トンの大物部品の大径深穴、ボーリング加工が可能

大物ワークの加工効率を上げるクイル軸搭載の主軸

軸受内径 Φ180 mm、最前列には高剛性の複列円筒軸受を採用
クイル軸内径 Φ130 mm、軸心冷却を準備（オプション）
高出力・高トルクのギアレスビルトインモータを標準装備

3000 min^-1 クイル主軸

最高回転速度	3000 min-1
主軸出力	AC 45 kW（60 HP）［40% ED］
	AC 37 kW（50 HP）［連続定格］
最大トルク	1849 N・m（188.4 kgf・m）［40% ED］

強固なベース、コラムと高精度リニアガイドを採用

Y軸ツインボールねじ駆動

スピンドルヘッドの重心を２本のボールねじで押す仕組みを採用。
軸移動で発生する振動を抑える一方、高速化・高精度化を図ります。

全軸ローラガイド採用

剛性に優れたローラガイドを、X, Y, Z軸ガイドに採用し、重切削と高精度加工を実現しました。

さまざまなアタッチメントツールに対応*

工程集約を図るため、リードタイム短縮や精度向上などに役立つアタッチメントツールを自動交換します。

*HCN-12500Q, 16000Q, 16800Qに対応（オプション）

U 軸ボーリング アタッチメント

深穴ボーリング テーパ加

アングル アタッチメント

U 軸フェーシング アタッチメント

外径・端面テーパ加工

スナウト アタッチメント

深穴加工

単体機から大規模なシステムまで容易に自動化可能

2パレットチェンジャ*

加工中に他のワークの載せ替えが行えるパレットチェンジャ。重量ワークに対応するばかりでなく、
長期にわたる安定した動作は生産性向上を実現します。
*HCN-12500Q, 16000Q, 16800Qに対応

PALLETECH SYSTEM パレテックシステム*

大物ワークの長時間無人運転を可能とし、リードタイムの大幅な短縮を実現する自動化システムです。
モジュール構造のため導入後のパレット収納枚数の増加や、機械の追加などのシステム拡張が容易に実現できます。
*HCN-12500Q, 16000Q, 16800Qに対応（オプション）

HCN-12500Q

パレットサイズ	1250 mm × 1000 mm
ツールシャンク形式（標準）	BT50
主軸最大回転速度	3000 min-1 (rpm)
最大加工ワーク寸法	Φ2350 mm × 1800 mm



HCN-12500QS

HCN-12500Q

パレット	パレット作業面の大きさ	1250 mm × 1000 mm
	最大ワーク寸法	Φ2350 mm × 1800 mm
	最大積載質量 (等分布)	5000 kg
	最小割出し角度	0.0001°
主軸	ツールシャンク形式	BT50
	最大回転速度	3000 min-1
	クイル軸外径	Φ130 mm
	最大トルク (40%ED)	1848 N･m
	最大トルク (連続定格)	1357 N･m
	電動機 (40%ED)	45 kW (60 HP)
	電動機 (連続定格)	37 kW (50 HP)
自動工具交換装置	工具収納本数	80
	最大工具径	Φ135 mm
	最大工具径 (隣接なし)	Φ260 mm
	最大工具長 (ゲージラインより)	800 mm
	最大工具質量	30 kg
移動量	X軸	2030 mm
	Y軸	1400 mm
	Z軸	1525 mm
	W軸	550 mm
	B軸 (連続)	360°
	主軸中心からパレット上面までの距離	140 mm 〜 1540 mm
早送り速度	X軸	30000 mm/min
	Y軸	30000 mm/min
	Z軸	30000 mm/min
	W軸	9000 mm/min
機械寸法	幅 × 奥行 (MAZATROL SmoothG)	6818 mm × 9720 mm
	高さ	4094 mm
	機械質量	57000 kg

HCN-12500QS

パレット	パレット作業面の大きさ	1250 mm × 1000 mm
	最大ワーク寸法	Φ2350 mm × 1800 mm
	最大積載質量 (等分布)	5000 kg
	最小割出し角度	0.0001°
主軸	ツールシャンク形式	BT50
	最大回転速度	3000 min-1
	クイル軸外径	Φ130 mm
	最大トルク (40%ED)	1848 N･m
	最大トルク (連続定格)	1357 N･m
	電動機 (40%ED)	45 kW (60 HP)
	電動機 (連続定格)	37 kW (50 HP)
自動工具交換装置	工具収納本数	80
	最大工具径	Φ135 mm
	最大工具径 (隣接なし)	Φ260 mm
	最大工具長 (ゲージラインより)	800 mm
	最大工具質量	30 kg
移動量	X軸	2030 mm
	Y軸	1400 mm
	Z軸	1525 mm
	W軸	550 mm
	B軸 (連続)	360°
	主軸中心からパレット上面までの距離	140 mm 〜 1540 mm
早送り速度	X軸	30000 mm/min
	Y軸	30000 mm/min
	Z軸	30000 mm/min
	W軸	9000 mm/min
機械寸法	幅 × 奥行 (MAZATROL SmoothG)	6800 mm × 8028 mm
	高さ	4064 mm
