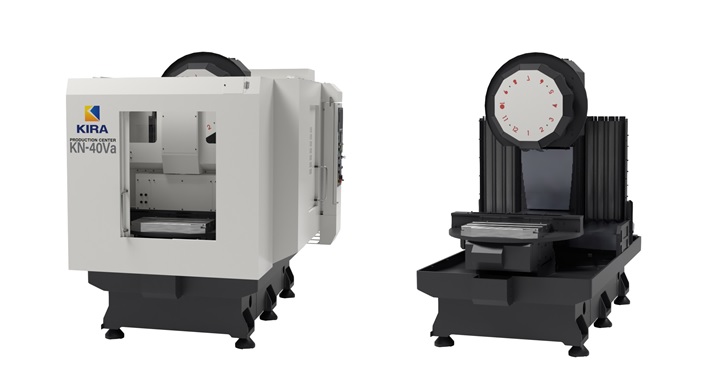

コラム移動方式のライン対応形#40立形マシン

治具設計の自由度が高いコラム移動方式
高い信頼性を持ったローコストモデル

• 信頼性の高いシンプルな構造
• パレットチェンジャー仕様、ロングストローク仕様など多彩なオプション
• ATCダイレクト交換方式

---

特長

【生産性】

シンプル構造

シンプルな構造の#40マシンとすることで、生産ラインのダウンタイムを削減します。

ATCダイレクト交換方式

高い信頼性とメンテナンス性を確保したダイレクト交換方式ATCです。

【多彩なオプション】

標準 固定テーブル仕様
X軸500mmストロークの標準固定テーブル仕様。テーブルを外して大型の治具の設置も可能です。

パレットチェンジャー仕様
生産性を考慮したカービックカップリング式のパレットチェンジャー仕様(2API)をオプションで選択可能です。

X軸ロングストローク仕様
長尺ワークなどの加工に適したX軸ロングストローク仕様もオプションで用意しています。

---

【主な仕様】
移動量	X軸	500mm
	Y軸	350mm
	Z軸	400mm
テーブル	作業面の大きさ	標準仕様：700mm x 400mm
		2API仕様：600mm x 350mm
	工作物許容質量	標準仕様：500kg (均一荷重)
		２API仕様：100kg + 100kg (均一荷重)
主軸	回転速度	AB仕様： 120-4000min-1 (5.5/3.7kW)
		BB仕様： 180-6000min-1 (5.5/3.7kW)
		CB仕様： 300-10000min-1 (5.5/3.7kW)
		10HP仕様： 180-6000min-1 (7.5/5.5kW)
	主軸端	7/24 テーパ No.40
送り速度	早送り(X,Y)	48m/min
	早送り(Z)	36m/min
工具交換装置(ATC)	ツールシャンク	BT40
	工具収納本数	12本 (標準)
		14本 (オプション)
機械の大きさ	機械の高さ	2610mm
	所要床面の大きさ	標準仕様：1900mm x 3050mm
		2API仕様：1900mm x 3500mm
	機械質量	標準仕様：約3800kg
		2API仕様：約4000kg
