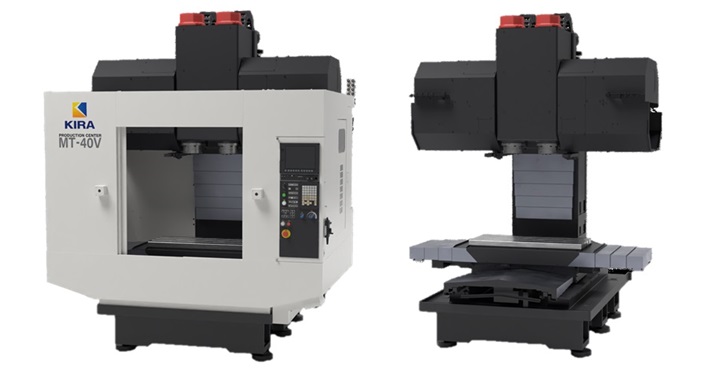

生産ラインに革命を起こす超高生産ツインスピンドルマシン

1台に2本の主軸を搭載して、1サイクルで2個のワークを同時加工
シングルスピンドルに対して2倍の生産能力

• 1台に2本の主軸を搭載した超高生産性マシニングセンター
• 設備台数を削減してフロアスペースを有効に活用
• 治具・ロータリーテーブルなどのトータルコストを削減

---

特長

【生産性】

2本の主軸を搭載したツインスピンドルマシン

2個のワークを同時加工することにより1台当たりの生産性を2倍にします。



【トータルコストの削減】

設備台数の削減

1台に2台分を凝縮します。

フロアスペースの削減

ライン長を短縮してフロアスペースの有効活用を実現します。

投資コストの削減

治具・ロータリーテーブル・クーラントタンクなども削減できトータルで投資コストを削減します。

【多彩なラインアップ】

主軸間距離

ワークサイズに合わせて2種類の主軸間距離をラインアップしました。

自動化対応

ガントリーローダーやロボットでの自動化へ柔軟に対応します。

---

【主な仕様】
移動量	X軸	700mm
	Y軸	400mm (加工用) +200mm (搬入出専用)
	Z軸	400mm
テーブル	作業面の大きさ	1000mm x 400mm
	工作物許容質量	350kg (均一荷重)
主軸	回転速度	10HP：50-8000min-1 (7.5/5.5kW)
		10CB：50-12000min-1 (7.5/5.5kW)
		20HP：50-8000min-1 (15/11/7.5kW)
	主軸端	7/24 テーパ No.40
送り速度	早送り(X,Y,Z)	48m/min
工具交換装置(ATC)	ツールシャンク	BT40
	工具収納本数	20本 + 20本
機械の大きさ	機械の高さ	2608mm
	所要床面の大きさ	2200mm x 2900mm
	機械質量	標準：約5300kg
