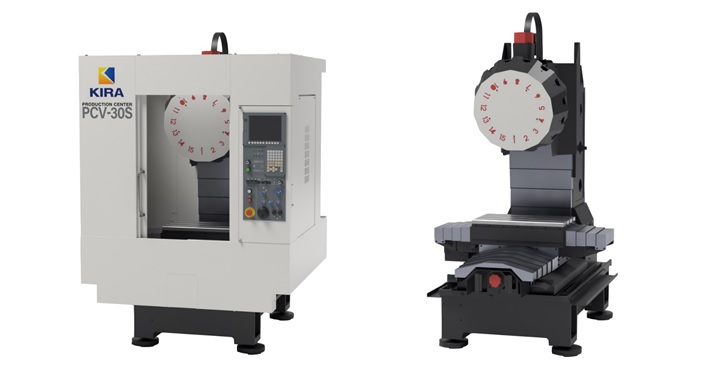

あらゆる自動化生産ラインに最適なベースマシン

コンパクトなライン対応ベースマシン
高い自動化対応能力で効率的なラインを実現

• 削るための高剛性を実現
• コンパクトなライン対応形
• 自動化の最適なベースマシン

---

特長

【高剛性】

ローラーガイド

全軸にローラーガイドを採用したことで重切削も可能にします。

大径ボールねじ

大径ボールねじを採用したことで高い剛性を実現しています。

構造解析技術

最先端の構造解析技術により最適な構造を実現しています。

【ワイドな治具エリアのライン対応形】

コンパクト設計

省スペース化のため機械幅1250mmと1500mmの2種類を用意し、自由度の高い生産ラインレイアウトの構築を可能にします。

ワイド治具エリア

ワイドな治具搭載エリアを有し、様々な治具への対応を容易にします。

【最適な自動化パッケージ】

自動化パッケージは、ガントリーローダーとロボットの2種類を用意しています。お客様のニーズに合わせた最適な自動化を手軽に導入することをご提案します。さらにどちらも機械本体のNC装置で制御可能です

ピラーレスガントリーローダー

ピラーレスガントリーローダーは、本機一体式のため設置スペースを効率的に活かせます。

3軸ロボットシステム

3軸ロボットシステムは、必要最低限の軸数で容易なティーチングが可能で、自由度の高い自動化レイアウトを実現します。

---

【主な仕様】
移動量	X軸	500mm
	Y軸	自動化対応タイプ：400mm (加工用) +100mm (搬入出専用)
	Z軸	300mm
テーブル	作業面の大きさ	660mm x 350mm
	工作物許容質量	200kg (均一荷重)
主軸	回転速度	BB1仕様： 50-10000min-1 (標準)
		CB仕様： 50-15000min-1 (高速)
		DB仕様： 50-24000min-1 (超高速)
		BB2仕様： 50-10000min-1 (高剛性)
	主軸端	7/24 テーパ No.30
送り速度	早送り(X,Y,Z)	48m/min
工具交換装置(ATC)	ツールシャンク	BT30
	工具収納本数	15本 (標準)
		21本 (オプション)
機械の大きさ	機械の高さ	2320mm
	所要床面の大きさ	省スペースタイプ： 1380mm x 2710mm
		標準タイプ： 1500mm x 2710mm
	機械質量	標準：約2300kg



---
