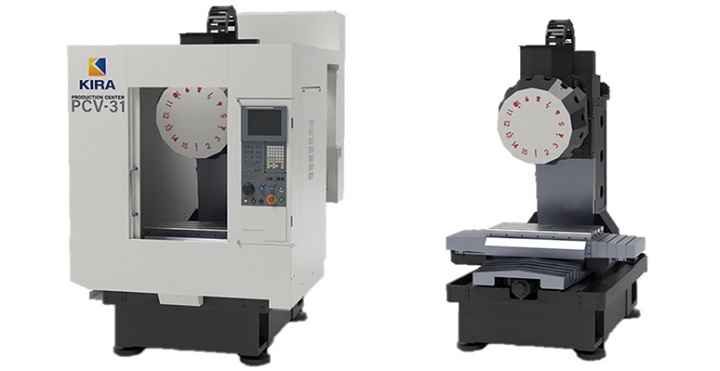

クラス最高峰の高剛性マシンがついに実現

徹底的に高剛性を追求 #40の加工を#30へ
生産性も考慮した高速マシン

• 徹底的に高剛性を追求した削るための#30マシン
• 早送り60m/minの高速仕様
• 自動化に最適な小型のライン対応形

---

特長

【高剛性】

マシンフレーム

構造解析技術により全方向の加工負荷に対して最高水準の剛性を確保しました。特に横方向の負荷に対しては自社比で50%向上しています。

主軸

高剛性タイプから超高速タイプまで4種類の主軸を準備して、加工に合わせた主軸の選択が可能です。

軸構造

リニアガイドのサイズアップと最適なサポートベアリング構成で、さらなる高剛性を追求しました。

【生産性】

早送り60m/min

各軸早送り60m/minの高速仕様で、サイクルタイムの削減に貢献します。

高速ATC

サーボモータ駆動の高速ATC装置搭載で、非切削時間を短縮しました。

【ライン対応省スペース形】

機械幅1500mm

省スペース化に貢献するコンパクト設計です。

自動化対応

ライン対応形で自動化への対応も万全です。

---

【主な仕様】
移動量	X軸	標準：500mm
		オプション：700mm
	Y軸	標準：400mm
		自動化対応タイプ：400mm (加工用) +200mm (搬入出専用)
	Z軸	350mm
テーブル	作業面の大きさ	800mm x 400mm
	工作物許容質量	330kg (標準 / 均一荷重)
		500kg (X軸700mmST仕様 / 均一荷重)
主軸	回転速度	標準： 10000min-1 (13/7.5/5.5/3.7kW)
		中速： 12000min-1 (13/7.5/5.5/3.7kW)
		高速： 15000min-1 (15/11/7.5/5.5kW)
		超高速： 24000min-1 (11/5.5/3.7/2.2kW)
		高剛性： 8000min-1 (13/7.5/5.5/3.7kW)
	主軸端	7/24 テーパ No.30
送り速度	早送り(X,Y,Z)	60m/min（標準）
		56m/min（X軸700mmST仕様）
工具交換装置(ATC)	ツールシャンク	BT30
	工具収納本数	15本 (標準)
		21本 (オプション)
機械の大きさ	機械の高さ	2424mm
	所要床面の大きさ	1500mm x 2640mm（標準）
		1800mm x 2640mm（X軸700mmST仕様）
	機械質量	約2800kg（標準）
		約3000kg（X軸700mmST仕様）
