小さく、速く、凝縮された高性能が生産ラインを変えていく

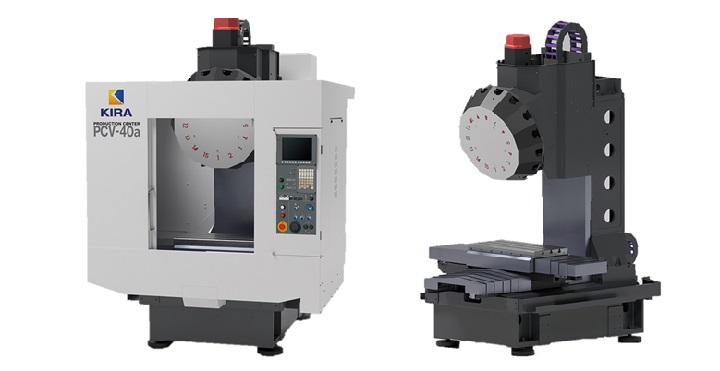

コンパクトなライン対応ベースマシン
高い自動化対応能力で効率的なラインを実現

• 妥協のない高速化で高性能を実現
• コンパクトなライン対応形
• 自動化の最適なベースマシン

---

特長

【生産性】

軸スピードの大幅な向上

＜主な仕様＞
早送り 56m/min
軸加速度
0.86G(X),0.73G(Y),0.7G(Z)

高速ツール交換システム

＜主な仕様＞　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　T-T 1.8s / C-C 2.5s

【高性能】

主軸

＜主な仕様＞
ダイレクトドライブ駆動方式
回転数
標準　 10000min-1 (15/11/7.5/5.5kW)
高速　 15000min-1 (7.5kW/5.5kW)
超高速 20000min-1 (9/5.5/3.7kW)
高剛性  6000min-1 (18.5/15/11/7.5kW)

剛性

＜主な仕様＞
主軸径Φ70mm
クランプ力 8.8KN
ボールねじ・リニアガイド定格荷重UP

テーブル

＜主な仕様＞
テーブルサイズ800mm x 400mm
最大積載重量 500kg

【ライン対応形 コンパクト設計】

機械幅1800mm

工場スペースを有効に使えるコンパクト設計の#40マシンです。

---

【主な仕様】
移動量	X軸	700mm
	Y軸	標準：400mm
		自動化タイプ：400mm (加工用) +200mm (搬入出専用)
	Z軸	400mm
テーブル	作業面の大きさ	800mm x 400mm
	工作物許容質量	500kg (均一荷重)
主軸	回転速度	標準タイプ： 160-10000min-1 (15/11/7.5/5.5kW)
		高速タイプ： 160-15000min-1 (7.5/5.5kW)
		超高速タイプ： 160-20000min-1 (9/5.5/3.7kW)
		高剛性タイプ： 160-6000min-1 (18.5/15/11/7.5kW)
	主軸端	7/24 テーパ No.40
送り速度	早送り(X,Y,Z)	56m/min
工具交換装置(ATC)	ツールシャンク	BT40
	工具収納本数	15本
機械の大きさ	機械の高さ	2680mm
	所要床面の大きさ	1800mm x 2768mm
	機械質量	標準：約3700kg



---
