高クランプトルクNC円テーブル GTシリーズ

画像及び文章引用：「株式会社北川鉄工所」ウェブサイト

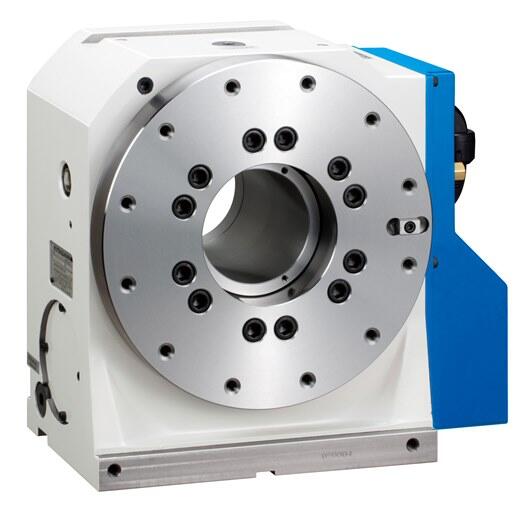

高クランプトルクNC円テーブル GTシリーズ

重切削に最適

GTシリーズ

• 最大限まで大きくしたピストンと新クランプ方式により、最強のクランプトルクを実現、加工歪みを低減
• 最適設計による高剛性ボデー、構造やクランプ方式など剛性保持を向上
• 高クランプトルクにより、切削速度向上、切削回数削減を実現、クランプ動作時間、タクトタイムを短縮

＊ＣＥ対応品

製品仕様

型　式			GT200	GT250	GT320
右勝手			○	○	○
左勝手			○	○	○
テーブル直径(mm)			ø200	ø250	ø320
テーブル基準穴径(mm)			ø65H7	ø100H7	ø130H7
テーブル貫通穴径(mm)			ø45	ø70	ø105
センタハイト(mm)			140	180	225
クランプトルク(N·m) (空圧0.5MPa時)			820	1600	2800
モータ軸換算イナーシャ(kg·m2)			0.00023	0.00036	0.00039
サーボモータ (Fanuc仕様の場合)			αiF 4/5000-B	αiF 4/5000-B	αiF 8/3000-B
減速比			1/72	1/90	1/120
最高回転速度(min-1)		付加軸仕様 (Fanuc仕様)	41.6 (モータ 3000min-1時)	33.3 (モータ 3000min-1時)	25 (モータ 3000min-1時)
		M信号仕様	41.6 (モータ 3000min-1時)	33.3 (モータ 3000min-1時)	16.6 (モータ 2000min-1時)
許容ワークイナーシャ(kg·m2)			1.00	1.95	4.49
割出精度(sec)			20	20	20
再現精度(sec)			4	4	4
製品質量(kg)			64	87	145
許容積載質量		横置き時(kg)	200	250	350
		立置き時(kg)	100	125	180
手動テールストック（オプション）			MR200RN	MR250RN	MR320RN
テールスピンドル（オプション）			MSR142A/TSR142A	MSR181A/TSR181A	TSR181A45
ロータリジョイント（オプション）			RJ40H20J01 油圧/空圧4ポート	RJ70H25J01 油圧/空圧6ポート	RJ70H32J01 油圧/空圧6ポート
