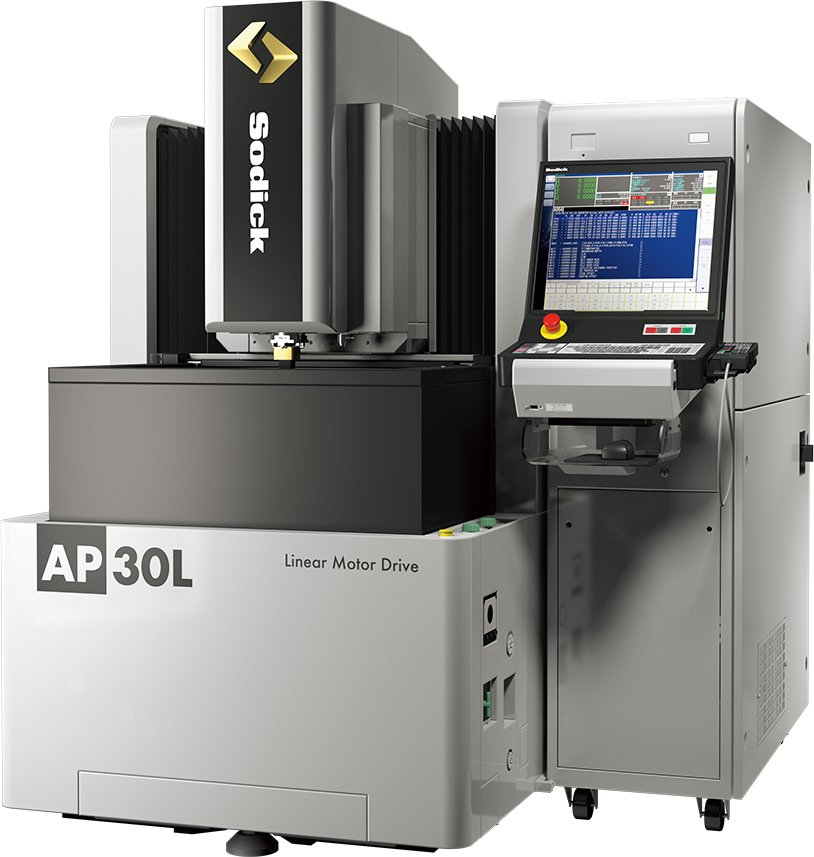

リニアモータ駆動 高速・超精密 形彫り放電加工機 AP30L

画像及び文章引用：「株式会社ソディック」ウェブサイト

AI 技術活用の放電安定加工システム
超微細領域での再現性を飛躍的に向上し
最高クラスの加工速度と安定した高精度加工を実現

※ 掲載の写真は実際と多少異なる場合があります。

特長

高速・高応答 XYZ ３軸リニアモータ駆動

XYZ 軸に、２０年以上の実績を誇る自社開発・製造の高性能リニアモータとモーションコントローラを採用しています。従来駆動方式（ボールねじ）では困難な、極めて正確な位置決め精度と、高速・高応答性を最大限に発揮し、最上級の加工精度と加工効率を実現します。

熱変位を極小化する 独自構造と精密補正システム

軽量・高剛性を実現する、新開発のＣＦＲＰ製小型シンメトリヘッドを搭載しました。熱源を完全に分離した構造と精密冷却機構の採用に加え、精密熱変位補正機能の新開発により、環境温度変化の影響を極限まで抑制した高精度加工が可能です。また、AI （人工知能）技術を活用した最新アプリケーションを搭載しました。

荒・中・仕上げ工程での高速化 新型NC 装置「SP電源」

自社開発・製造の新型NC装置「SP電源」は、新開発の放電回路・放電制御により、荒から仕上げの全加工工程で加工速度を大幅に向上しました。新・放電安定加工システム「アークレス４」は、あらゆる材質に対して常に安定した高精度加工を実現します。

加工サンプル

受賞

第61回「十大新製品賞」（主催：日刊工業新聞社）

製品仕様

各軸ストローク X×Y×Z (mm)	300 x 250 x 200
最大懸垂質量（kg）	5
最大加工物質量（kg）	200
機械本体寸法 幅×奥行×高さ (mm)	1140 x 1680 x 1950 *1
